Stalen buispalen gebruiken voor bodemenergie
Bij funderingsherstel worden vaak nieuwe stalen buispalen geplaatst. Deze palen dragen de woning en zorgen voor een veilige fundering. Maar bij holle stalen buispalen is er soms méér mogelijk.
Omdat de palen hol zijn, kunnen ze ook worden gebruikt voor bodemenergie. In de palen worden dan aardwarmtelussen geplaatst. Deze lussen halen lage-temperatuurwarmte uit de bodem en brengen deze energie naar een bodemwarmtepomp.
Zo krijgt de funderingspaal een dubbele functie:
de paal draagt de woning én wordt onderdeel van het energiesysteem.
Waarom zijn holle stalen buispalen interessant?
Bij veel funderingsherstelprojecten worden holle stalen buispalen gebruikt. Deze palen worden door een gespecialiseerd heibedrijf aangebracht, bijvoorbeeld door ze in te slaan of in te draaien.
De palen gaan vaak tot circa 10 tot 22 meter diep. Onder een woning worden vaak ongeveer 12 tot 24 palen geplaatst, meestal met een onderlinge afstand van ongeveer 3 tot 5 meter.
Omdat de palen toch al de grond in gaan, ontstaat er een kans om direct te onderzoeken of ze geschikt zijn voor bodemenergie.
Hoe werkt bodemenergie via stalen buispalen?

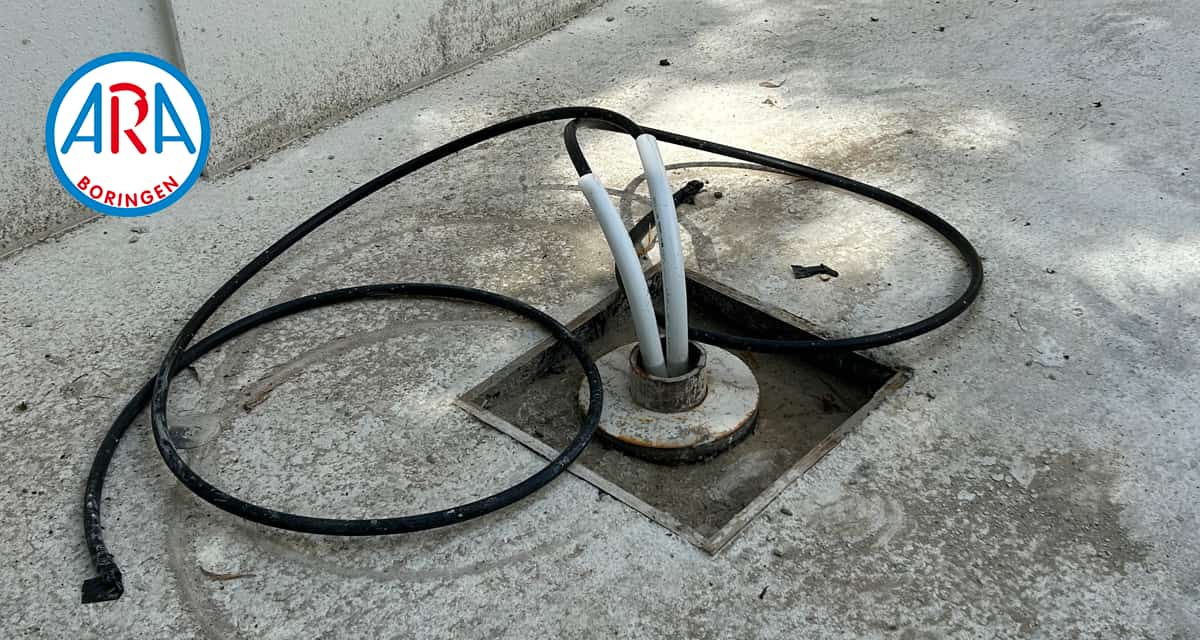

In de holle stalen buispalen plaatst ARA Boringen aardwarmtelussen. Door deze lussen stroomt een vloeistof die warmte uit de bodem opneemt.
De lussen uit de verschillende palen worden samengebracht via een centrale verdeler. Daarna worden ze aangesloten op een bodemwarmtepomp. De warmtepomp gebruikt de energie uit de bodem voor verwarming en warm tapwater.
In de zomer kan het systeem ook helpen om warmte uit de woning af te voeren naar de bodem. Daarmee kan de woning worden gekoeld en wordt de bodem weer deels geladen met warmte voor het volgende stookseizoen.
De rol van het heibedrijf
Het heibedrijf plaatst de stalen buispalen. ARA Boringen plaatst niet de funderingspalen zelf, maar stemt vooraf af of de palen geschikt kunnen worden gemaakt voor bodemenergie.
Die afstemming is belangrijk. Er moet vroeg worden gekeken naar:
- het aantal palen;
- de diepte van de palen;
- de positie van de palen;
- de afstand tussen de palen;
- het leidingverloop;
- de ruimte voor een centrale verdeler;
- de technische ruimte voor de bodemwarmtepomp.
Hoe eerder dit wordt meegenomen, hoe beter fundering, bronleidingen en warmtepomp op elkaar kunnen worden afgestemd.
Wat doet ARA Boringen?
ARA Boringen ontwerpt en realiseert het energiesysteem in de palen tot en met de bodemwarmtepomp.
Dat betekent onder meer:
- beoordelen van het funderingsplan;
- controleren of de holle stalen buispalen geschikt zijn;
- plaatsen van aardwarmtelussen in de palen;
- testen van de lussen op doorstroming en drukvastheid;
- verbinden van de lussen via een centrale verdeler;
- vullen van het systeem met een glycolmengsel;
- afpersen en controleren van het bronsysteem;
- aanleggen van het systeem tot en met de bodemwarmtepomp.
Zo wordt de nieuwe fundering onderdeel van een duurzaam energiesysteem.
Is dit geschikt voor ieder project?
Niet automatisch. De mogelijkheden hangen af van de woning, het aantal palen, de diepte van de palen, de bodemopbouw en de warmtevraag.
Bij sommige woningen kan energie uit palen voldoende zijn als bron voor de bodemwarmtepomp. Bij grotere woningen of projecten met een hoge warmtevraag kan aanvullende ondersteuning nodig zijn. Denk aan elektrische ondersteuning, zonthermie of een aparte diepere bodemlus.
ARA Boringen beoordeelt dit per project.
Wanneer moet u ARA Boringen inschakelen?
Het beste moment is zo vroeg mogelijk, bij voorkeur voordat het funderingsplan definitief is.
Dan kan nog goed worden gekeken of de stalen buispalen geschikt zijn voor bodemenergie en hoe de aardwarmtelussen, centrale verdeler en bodemwarmtepomp in het ontwerp passen.
