Bij de realisatie van het nieuwe sportcomplex van VV Egmond op Sportpark De Hogedijk speelt duurzame energie een belangrijke rol. Het nieuwe complex wordt een moderne, toekomstbestendige thuisbasis voor de voetbalclub én voor de bredere gemeenschap in de Egmonden.
Voor de energievoorziening van het nieuwe clubgebouw is gekozen voor een slimme toepassing van bodemenergie. Onder één van de voetbalvelden plaatste ARA Boringen een gesloten horizontaal bodemenergiesysteem met 10 lussen van 100 meter, aangebracht op circa 1,7 meter diepte.
Daarmee wordt de ruimte onder het sportveld benut als duurzame energiebron, terwijl het veld bovengronds zijn normale functie behoudt.
Het project is uitgevoerd in samenwerking met Hoppenbrouwers Techniek, HB Advies, Jimmink Drainage en Compeer Infra.
Duurzame bodemwarmte voor een nieuw sportcomplex
Sportaccommodaties hebben vaak een duidelijke warmtevraag. Clubgebouwen, kleedkamers en kantines moeten comfortabel kunnen worden verwarmd, terwijl veel verenigingen en gemeenten tegelijk zoeken naar manieren om energieverbruik en CO₂-uitstoot te verminderen.
Bij VV Egmond is daarom gekozen voor een oplossing waarbij de bodem onder het sportveld wordt ingezet als duurzame energiebron. De bodemlussen vormen de bron voor de warmtepompinstallatie van het nieuwe clubgebouw.
Zo wordt bodemenergie onderdeel van de basis van het project, in plaats van een losse toevoeging achteraf.
Slim gebruik van ruimte onder het voetbalveld
Een voetbalveld neemt veel ruimte in beslag. Die ruimte wordt bovengronds gebruikt voor sport, maar kan ondergronds ook bijdragen aan duurzame verwarming.
Bij VV Egmond ligt het bodemenergiesysteem volledig onder het veld. Na aanleg is de techniek niet zichtbaar en blijft het veld gewoon bruikbaar. De beschikbare ruimte krijgt daardoor een dubbele functie: sportveld boven de grond, duurzame energiebron eronder.
Dat maakt horizontale bodemenergie interessant voor sportparken, scholen, maatschappelijke gebouwen, recreatieterreinen en bedrijfslocaties met voldoende buitenruimte.
Wat is een gesloten horizontaal bodemenergiesysteem?
Een gesloten horizontaal bodemenergiesysteem bestaat uit leidingen die in lussen in de bodem worden aangebracht. Door deze leidingen circuleert een vloeistof die energie uitwisselt met de bodem.
Bij een gesloten systeem komt deze vloeistof niet direct in contact met het grondwater. De bodem wordt gebruikt als bron voor de warmtepompinstallatie, die vervolgens warmte kan leveren aan het gebouw.
Het verschil met een verticaal gesloten bodemenergiesysteem zit vooral in de manier waarop de leidingen worden geplaatst. Bij een verticaal systeem worden bodemlussen diep de grond in geboord. Bij een horizontaal systeem worden de lussen op beperkte diepte over een groter oppervlak aangebracht.
Voor locaties met voldoende terrein kan een horizontaal systeem daardoor een praktische en efficiënte oplossing zijn.
10 lussen van 100 meter op 1,7 meter diepte

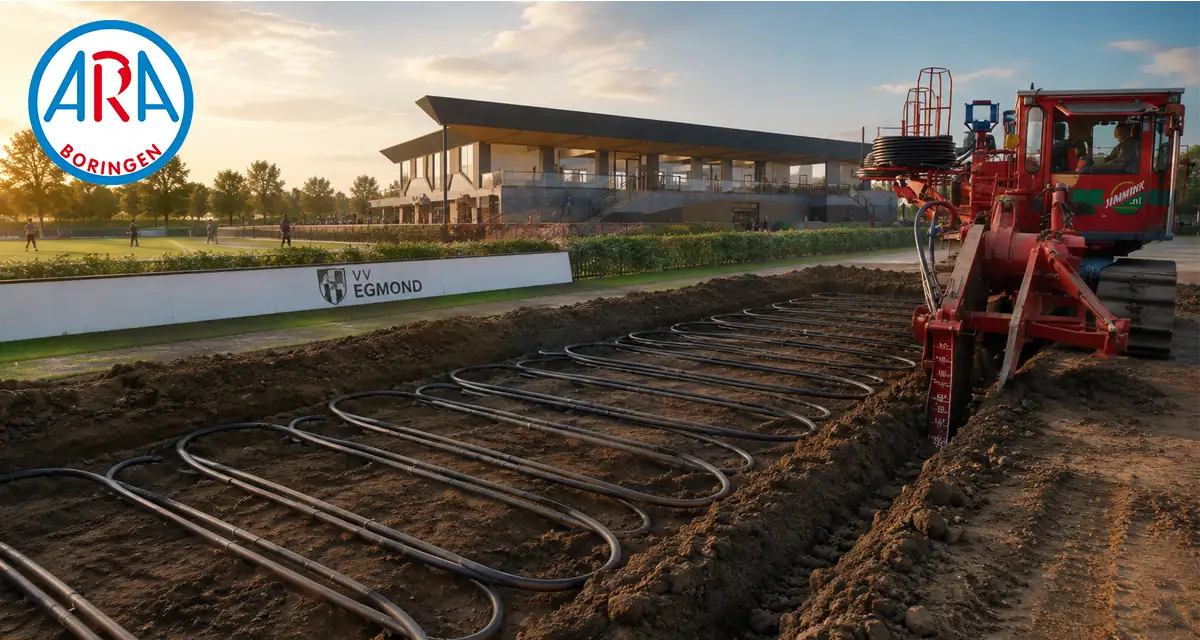

Voor dit project plaatste ARA Boringen 10 horizontale bodemlussen van elk 100 meter. De lussen zijn aangebracht op circa 1,7 meter diepte onder het voetbalveld.
Deze opstelling maakt het mogelijk om de beschikbare oppervlakte onder het veld goed te benutten. De bodemlussen wisselen energie uit met de bodem en vormen samen de bron voor de duurzame verwarming van het nieuwe clubgebouw.
Wanneer een terrein toch opnieuw wordt ingericht, zoals bij de aanleg van een sportcomplex, is dat een logisch moment om bodemenergie direct mee te nemen in het ontwerp en de uitvoering.
Uitvoering vraagt om precisie en samenwerking
Een bodemenergiesysteem onder een sportveld vraagt om zorgvuldige afstemming. De ligging van de lussen, de diepte, de aansluiting op de installatie en de combinatie met drainage en terreinopbouw moeten goed op elkaar aansluiten.
ARA Boringen verzorgt de aanleg van gesloten bodemenergiesystemen voor woningen, bedrijven en grotere projecten. Daarbij kijken we niet alleen naar de bron zelf, maar ook naar de praktische uitvoerbaarheid op locatie.
Bodemenergie voor sportcomplexen en maatschappelijke gebouwen
Het project bij VV Egmond laat zien dat bodemenergie niet alleen interessant is voor particuliere woningen of bedrijfspanden. Ook sportverenigingen, scholen, dorpshuizen, zorglocaties en andere maatschappelijke gebouwen kunnen de bodem benutten als duurzame energiebron.
Juist deze locaties beschikken vaak over buitenruimte die slim kan worden ingezet. Een veld, parkeerterrein of terrein rond een gebouw kan dan onderdeel worden van de energievoorziening.
Afhankelijk van de beschikbare ruimte, bodemopbouw en warmtevraag kan een horizontaal of verticaal gesloten bodemenergiesysteem de beste oplossing zijn.
Ook bodemenergie toepassen bij uw project?
Wilt u weten of bodemenergie geschikt is voor uw sportcomplex, bedrijfslocatie, woning of maatschappelijk gebouw?
ARA Boringen denkt mee over de technische mogelijkheden, beschikbare ruimte, bodemopbouw, broncapaciteit en praktische uitvoering. Van ontwerp tot aanleg zorgen we voor een bodemenergiesysteem dat past bij uw project.
Neem contact op met ARA Boringen voor advies over bodemenergie.
Veelgestelde vragen over bodemenergie onder een sportveld
Wat is bodemenergie onder een sportveld?
Bodemenergie onder een sportveld betekent dat de ruimte onder het veld wordt gebruikt als duurzame energiebron voor een gebouw, bijvoorbeeld een clubgebouw, school of sportaccommodatie. Onder het maaiveld worden leidingen aangebracht die energie uitwisselen met de bodem. Via een warmtepomp kan deze energie worden gebruikt voor verwarming en eventueel koeling.
Wat is een gesloten horizontaal bodemenergiesysteem?
Een gesloten horizontaal bodemenergiesysteem bestaat uit leidingen die in lussen op beperkte diepte in de bodem worden aangebracht. Door deze leidingen circuleert een vloeistof die warmte uitwisselt met de bodem. Omdat het om een gesloten systeem gaat, komt de vloeistof niet direct in contact met het grondwater.
Waarom is een voetbalveld geschikt voor bodemenergie?
Een voetbalveld biedt veel beschikbare oppervlakte. Wanneer een veld opnieuw wordt aangelegd of een sportcomplex wordt vernieuwd, kan de ruimte onder het veld goed worden benut voor horizontale bodemlussen. Na aanleg is het systeem niet zichtbaar en blijft het veld gewoon bruikbaar.
Hoe diep liggen horizontale bodemlussen?
De diepte hangt af van het ontwerp, de bodemopbouw en de toepassing. Bij het project van VV Egmond zijn de horizontale bodemlussen aangebracht op circa 1,7 meter diepte. Op die manier wordt de bodem onder het veld benut als energiebron, terwijl het veld bovengronds zijn normale functie behoudt.
Kan een sportveld na aanleg gewoon gebruikt blijven worden?
Ja. Een gesloten horizontaal bodemenergiesysteem ligt volledig ondergronds. Na afronding van de werkzaamheden kan het sportveld weer normaal worden gebruikt. De bodemlussen zijn niet zichtbaar en nemen bovengronds geen extra ruimte in.
Is bodemenergie alleen geschikt voor sportcomplexen?
Nee. Bodemenergie is ook geschikt voor woningen, bedrijfspanden, scholen, zorglocaties, dorpshuizen en andere maatschappelijke gebouwen. Horizontale bodemenergie is vooral interessant wanneer er voldoende buitenruimte beschikbaar is, zoals een veld, terrein of parkeerplaats.
Wat is het verschil tussen horizontale en verticale bodemenergie?
Bij een verticaal bodemenergiesysteem worden bodemlussen diep de grond in geboord. Bij een horizontaal systeem worden de lussen op beperkte diepte over een groter oppervlak aangebracht. Welke oplossing het beste past, hangt af van de beschikbare ruimte, bodemopbouw, gewenste capaciteit en het type project.
Wanneer is horizontale bodemenergie interessant?
Horizontale bodemenergie is vooral interessant bij projecten met voldoende terreinoppervlak, zoals sportparken, recreatieterreinen, bedrijfslocaties en nieuwbouwprojecten. Het is vaak verstandig om bodemenergie al vroeg in het ontwerp mee te nemen, zodat het systeem goed kan worden ingepast in de terreinopbouw en installatie.
Wat doet ARA Boringen bij een bodemenergieproject?
ARA Boringen verzorgt de aanleg van gesloten bodemenergiesystemen en denkt mee over de technische uitvoerbaarheid, broncapaciteit, bodemopbouw en praktische inpassing op locatie. Afhankelijk van het project kan dat gaan om een horizontaal of verticaal bodemenergiesysteem.
Kan ARA Boringen ook adviseren over bodemenergie voor mijn project?
Ja. ARA Boringen kan meedenken over de mogelijkheden van bodemenergie voor woningen, bedrijfspanden, sportaccommodaties en maatschappelijke gebouwen. Daarbij wordt gekeken naar de beschikbare ruimte, bodemopbouw, gewenste capaciteit en de beste bronoplossing voor het project.
